商品コード

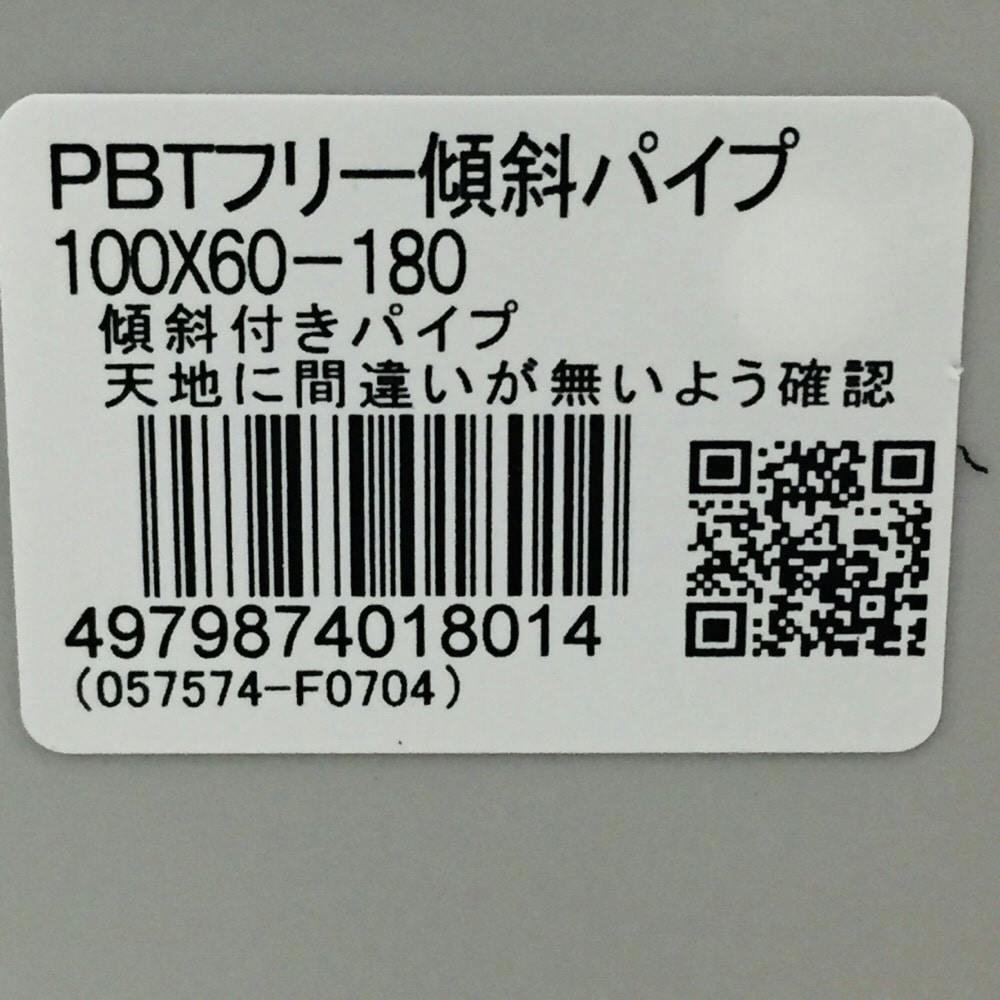

4979874018014
本体サイズ（cm）
縦170X横170X高さ240mm
特徴

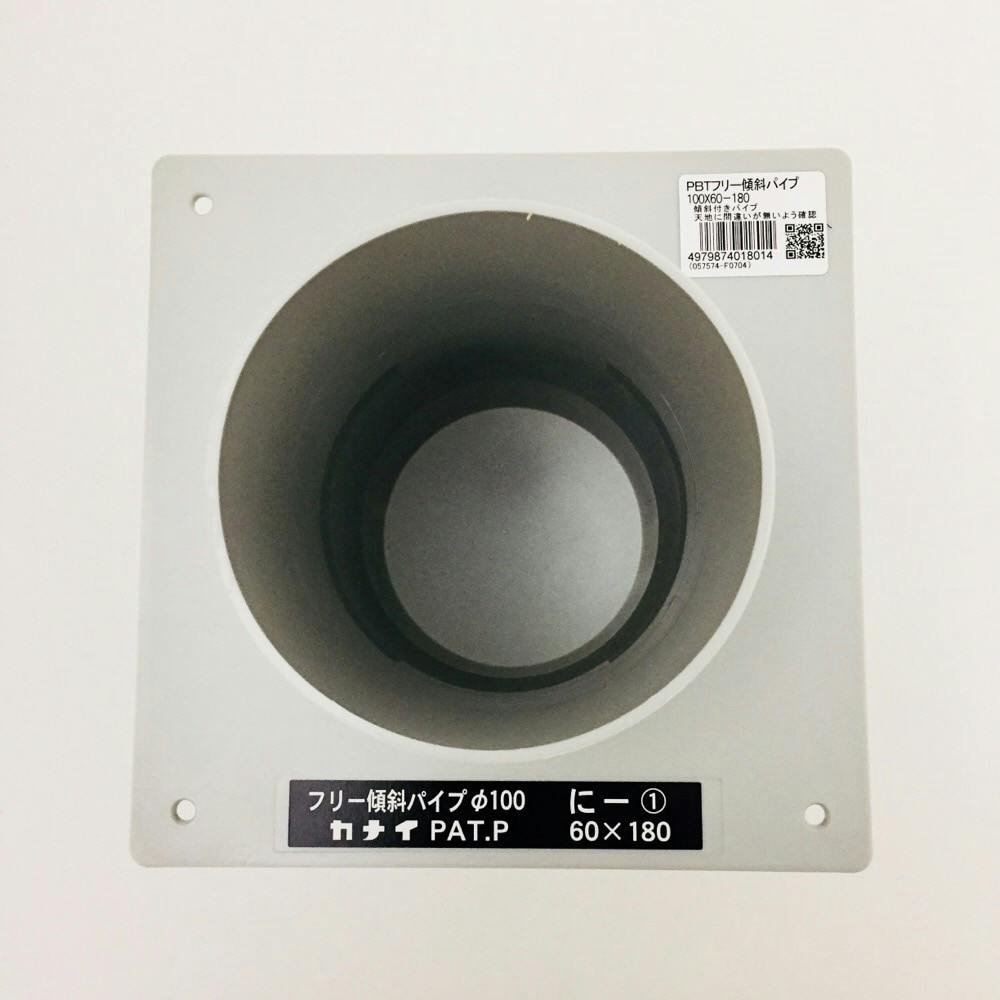

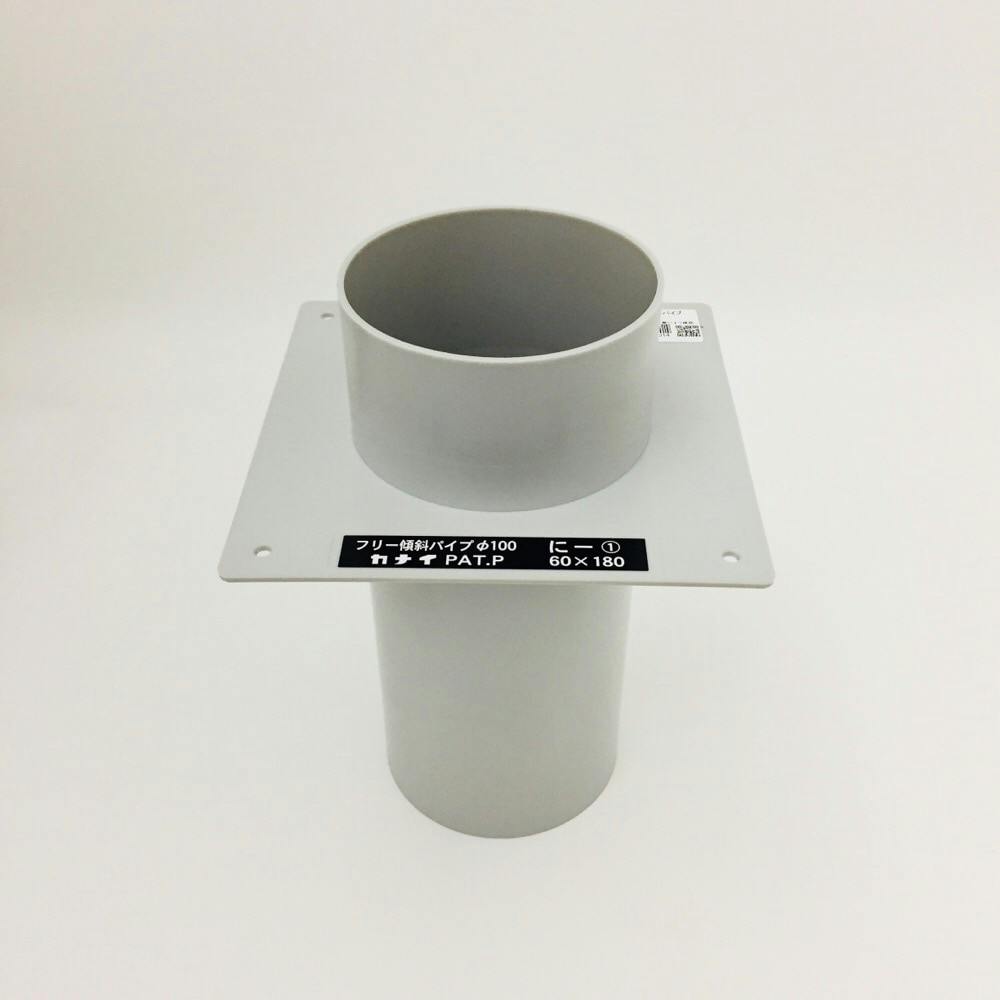

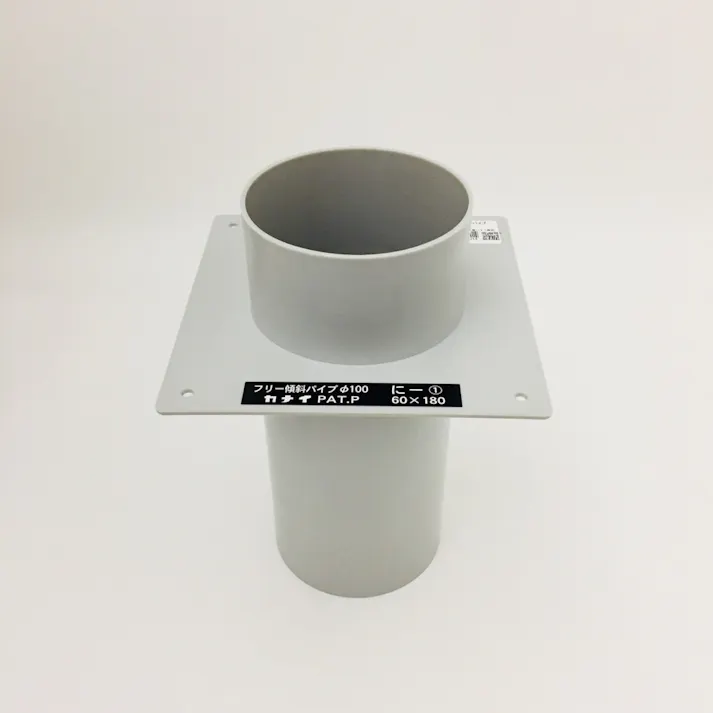

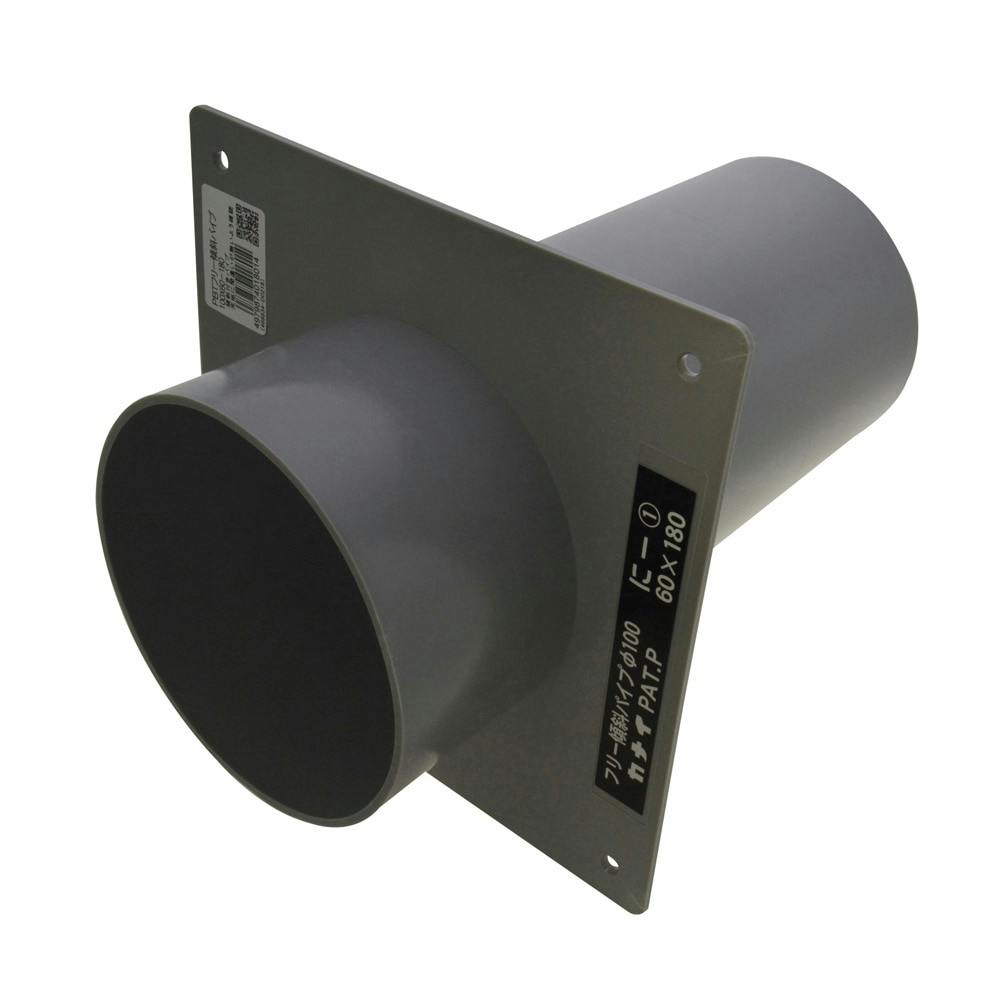

材質はPVC(ポリ塩化ビニル)。角形フランジのふちを防水テープで貼ることにより、壁面内への水漏れを防ぎます。 納まり仕様に合わせて、パイプ部を自由にカットしてご使用いただけます。パイプに2%の傾斜が付いているので、雨水を逃がす為の施工が容易に行えます。
用途
外部換気フードと内部ダクトを取り付ける際に使用します。
商品仕様
規格・寸法:100パイ×60-180 内径:100パイ 外形:105パイ 外壁側寸法:60 内壁側寸法:180(mm)
材質
PBT(ポリブチレンテレフタレート)
使用方法
換気フードの取付位置に傾斜パイプの穴をあけます。 透湿シートを貼ります。(後に貼る場合もあり) フランジ部分を合板に固定し、ビスで止め付けます。フランジ部分四面に防水テープを貼ります。 外壁仕上げ後フードをはめ込みます。
使用上の注意
●不燃材が指定されている箇所にはご使用できません。●フード等の外壁との取合いにはコーキング等で防水処理を施してください。●水切りの傾斜がついていますので、天地に間違いが無いよう確認してください。●材質の違いによる使用用途、施工における差異はありません。
重量
337g
